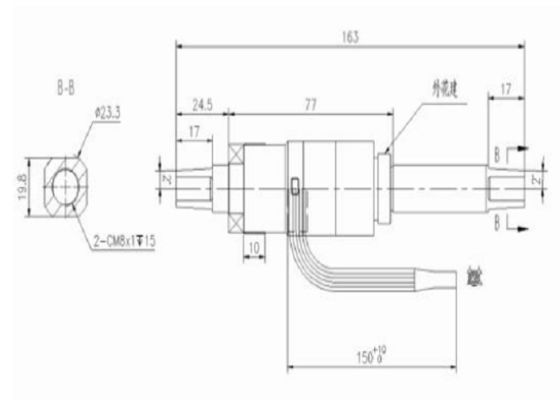

Stainless Steel JIS pusat sumbu Torsi Sensor 4.5 ~ 5.5 ((VDC) Untuk Sepeda Berbantu Daya 0.5 ~ 90 ((N · m) IP66

Pusat sumbu JIS TorsiSensor torsi untuk sepeda bertenaga

Mengapa kita

* Interferensi medan magnet nol

* Stabilitas yang baik dan akurasi tinggi

*Kecepatan respons

* Tidak kontak, umur panjang

Antarmuka urutan lini produk dan karakteristik output

  Antarmuka dapat disesuaikan sesuai dengan kebutuhan pengguna

Fitur

Kemampuan interferensi anti magnetik yang kuat;

Keakuratan pengukuran ≤ 1%;

Waktu respons dinamis ≤ 20 ms;

Kerugian kerja ≤ 0,2w, bebas pemeliharaan, interchangeability yang baik;

Instalasi memiliki toleransi yang besar untuk jarak aksial, yang lebih baik daripada sensor daya serupa;

Tidak sensitif terhadap momen lentur dan gaya aksial, dengan ketahanan yang kuat terhadap gangguan gaya eksternal;

Pengukuran tanpa kontak memiliki masa pakai yang panjang

Keakuratan tinggi, stabilitas yang baik, dan konsistensi tinggi;

Ukuran perakitan dan sinyal input/output dapat disesuaikan;

Layanan purna jual

Memberikan masa garansi hingga 24 bulan,

Memberikan jaminan kepada departemen pemeliharaan untuk kerusakan yang tidak disebabkan manusia selama operasi peralatan,

Untuk kerusakan komponen yang disebabkan oleh faktor non-manusia, departemen pemeliharaan akan

Bertanggung jawab untuk memperbaiki atau mengganti komponen yang rusak.

Perhatian.

Selama proses pembongkaran, silahkan memasang dan membongkar dalam urutan.

Jika pemisahan tidak dilakukan dengan baik, kerusakan akan ditanggung oleh diri sendiri.

Instruksi

1Kunci penutup ujung kiri ke arah yang ditunjukkan pada diagram (menyekat torsi 35Nm)

2Masukkan set sensor torsi dari sisi kanan konektor lima arah,dan benang kawat output melalui lubang di bawah konektor lima arah (pusat lubang terletak di tengah konektor lima arah)

3Menginstal penutup ujung kanan dan mengunci di arah yang ditunjukkan dalam diagram (menyekat torsi 35Nm)

4Menginstal pelat transmisi besar, dan splines pada pelat transmisi besar cocok dengan splines pada sensor torsi.

5Kunci nut ke arah yang ditunjukkan pada diagram. (Torsi kunci 35Nm)

6. Instal poros engkol dan selesaikan instalasi
